Optitex Fabric Management: đo vải và xây dựng thư viện vật liệu
Optitex Fabric Management hỗ trợ đo vải, quản lý thư viện vải và nhập U3M cho mô phỏng vật liệu 3D. Xem dữ liệu cần chuẩn bị và giới hạn.
Fabric Management của Optitex là giải pháp đo vải, mô phỏng và chia sẻ dữ liệu vật liệu, nhằm xây dựng thư viện vật liệu cho thiết kế 3D. Trọng tâm không chỉ là ảnh bề mặt mà còn là đặc tính vật lý ảnh hưởng đến độ rủ và cách trang phục ôm cơ thể. Với phòng mẫu tại Việt Nam, đây là bước quan trọng khi muốn mô phỏng vật liệu có cơ sở dữ liệu, thay vì chọn một loại vải gần giống chỉ bằng mắt.
Fabric Management: Vì sao ảnh vải chưa đủ cho mẫu 3D?
Hai loại vải có hình bề mặt gần nhau vẫn có thể khác độ giãn, độ cứng uốn, khối lượng và độ dày. Những khác biệt đó tác động tới cách vật liệu thể hiện trên mẫu mô phỏng. Trang Optitex mô tả giải pháp đo và mô phỏng dựa trên cả thuộc tính vật lý lẫn thị giác, đồng thời phân tích độ vừa vặn theo thông tin vật liệu.
Do đó, thư viện vải nên gắn với mã vật liệu và nguồn dữ liệu rõ ràng. Nếu doanh nghiệp đổi nhà cung cấp hoặc lô vật liệu, cần có quy tắc xác nhận lại dữ liệu. Một thư viện lớn không tự có giá trị nếu người thiết kế không biết mục nào tương ứng với vải đang dùng. Bước chuẩn hóa mã và trách nhiệm cập nhật quan trọng không kém thao tác đo.
Những phép đo được hãng giới thiệu

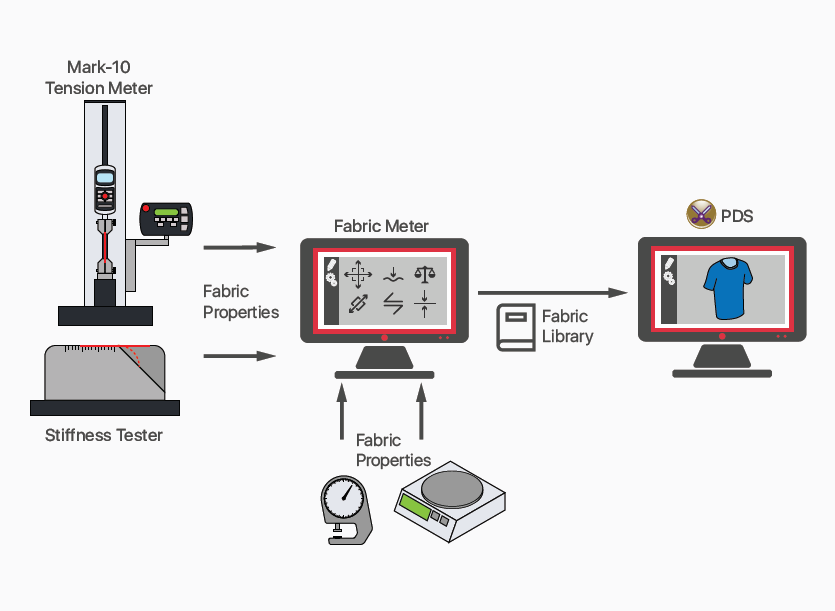

Trang sản phẩm nêu máy đo lực căng Mark-10 ESM303 hoặc ES30 để đo độ giãn theo hướng dọc, ngang và chéo. Thiết bị thử độ cứng đánh giá khả năng chống uốn theo hướng dọc và ngang. Cân kỹ thuật số được dùng xác định khối lượng trên diện tích, với đơn vị gram trên mét vuông. Nguồn còn liệt kê thiết bị đo độ dày kỹ thuật số.
Các nhóm dữ liệu này không nên bị thay thế bằng một giá trị độ giãn chung cho mọi hướng. Khi làm thử nghiệm, cần chuẩn bị mẫu đo đúng quy trình và ghi lại điều kiện đo. Bài viết không xác nhận một bộ thiết bị cụ thể đã nằm trong mọi cấu hình bán ra; doanh nghiệp phải hỏi rõ phần mềm, phần cứng, hướng dẫn thao tác và nhu cầu hiệu chuẩn hoặc kiểm soát chất lượng.
Fabric Meter và thư viện có thể chia sẻ
Optitex Fabric Meter được giới thiệu để tạo, quản lý thư viện và nhận kết quả từ thiết bị thử độ giãn tự động. Quy trình hãng mô tả gồm chuẩn bị mẫu thử, tạo mục mới trong ứng dụng, dùng Fabric Wizard để đo và đưa kết quả vào cơ sở dữ liệu có thể chia sẻ với người dùng PDS. Mỗi thay đổi của thư viện được ghi nhận theo phần giới thiệu.
Trong thực tế, nên thống nhất ai được tạo vật liệu và ai kiểm tra kết quả trước khi đưa vào dự án. Một mục thư viện cần đủ thông tin để người khác tìm và tái sử dụng đúng. Nếu cùng một mã vải có nhiều phiên bản, phòng thiết kế phải biết phiên bản đang được phê duyệt. Đó là yêu cầu quản trị nội bộ, không nên mặc định phần mềm tự giải quyết toàn bộ.
Vật liệu U3M và dữ liệu bề mặt
Trang hãng nêu khả năng nhập vải quét U3M và Material Converter để đưa dữ liệu từ máy quét tương thích U3M vào dựng hình 3D. Đây là đường kết nối dữ liệu vật liệu số với quy trình thiết kế. Cần phân biệt dữ liệu hiển thị bề mặt với kết quả thử cơ học; một tệp cho dựng hình không tự chứng minh mọi thông số đo đã được xác nhận.
Với doanh nghiệp có nhiều loại vải, có thể chọn một vật liệu ổn định và một vật liệu co giãn để thử. Đối chiếu mô phỏng với mẫu thật và kiểm tra cách lưu, chia sẻ, thay thế vật liệu trong PDS. Không nên sử dụng lời giới thiệu thời gian đo của hãng như cam kết cho tất cả mẫu vải, người vận hành và điều kiện phòng thử. Kết quả cần được đánh giá theo quy trình của đơn vị.
Tiêu chí demo và nghiệm thu
Để đánh giá Optitex Fabric Management, hãy chuẩn bị hai vật liệu khác độ giãn với mẫu vật lý đối chiếu. Dùng dữ liệu đã được kiểm tra và ghi lại phiên bản trước khi chạy thử. Người phụ trách kỹ thuật cùng người sử dụng trực tiếp cần tham gia, vì một buổi trình diễn đẹp chưa cho thấy đầy đủ cách xử lý dữ liệu hằng ngày.
Danh sách kiểm tra nên tập trung vào hướng đo, mã thư viện, phiên bản dữ liệu và mức phù hợp của mô phỏng với mẫu thật. Ghi nhận kết quả có thể đối chiếu, những thao tác phải làm thủ công và trường hợp chưa đáp ứng. Nếu thử nhiều cấu hình, giữ cùng dữ liệu đầu vào để so sánh có ý nghĩa. Những chỉ tiêu như thời gian, chi phí hoặc lượng vật liệu chỉ nên công bố sau khi đã đo trong điều kiện rõ ràng.
Trước khi đặt mua, xác nhận tên ứng dụng, mô-đun, số người sử dụng, phiên bản tương thích và phạm vi hướng dẫn hoặc hỗ trợ trong đề xuất. Thông tin trên trang sản phẩm là cơ sở tìm hiểu chức năng, không thay thế điều khoản cấp phép và cấu hình triển khai. Với doanh nghiệp ở Việt Nam, cần kiểm tra cả việc bàn giao dữ liệu cho đối tác đang dùng hệ thống khác.
Câu hỏi thường gặp
Fabric Management có chỉ lưu ảnh vải không?
Không. Nguồn hãng mô tả thuộc tính vật lý, dữ liệu thị giác, đo và thư viện dùng trong mô phỏng 3D.
U3M có thay thế mọi phép thử vật lý không?
Không có cơ sở để kết luận như vậy. Nhập vật liệu quét và đo cơ học là những phần cần đánh giá riêng theo dữ liệu tệp và quy trình.
Có phải mọi thiết bị đều được bán kèm?
Trang giới thiệu không xác nhận phạm vi mọi gói cung cấp. Cần yêu cầu liệt kê rõ phần mềm, thiết bị và dịch vụ liên quan.
